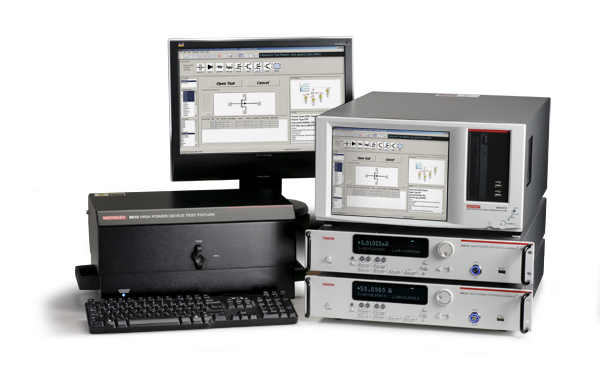

吉时利参数曲线追踪仪配置是一种完整的解决方案，它配有多种高质量仪器、线缆、测试夹具和软件。这个构建模块方法具有易于升级或更改的优势，可以满足测试变化的需求。例如，用户最初购买的可能是低成本200V/10A系统，那么很容易扩展至50A或100A容量。此外，可以在不同的测试系统平台之间使用这些仪器与附件，如可靠性或器件认证测试。

吉时利参数曲线追踪仪配置包括特性分析工程师快速开发完整测试系统所需的一切。ACS基础版软件提供完整的器件特性分析，包括：实时跟踪模式，用于对器件主要参数（如击穿电压）进行快速检测；完全参数模式，用于提取高精密的器件参数。ACS基础版本软件可以提供多种样本器件知识库，这是传统曲线跟踪仪所不具备的。更重要的是，用户可以对全部测试源进行完全控制，使他们能够创建前所未有的更先进测试。

产品特点

• 灵活的功率配置:
         - 从200V 到3kV
         - 从1A 到100A

• 宽度动态范围:
         - 从uV 到3kV
         - 从fA 到100A

• 电容-电压测量方式:
         - ±400V多频C-V
         - 200V斜坡速率C-V
         - 20V超低频（VLF）C-V

• 直流或脉冲I-V至50µs

• 高电压和高电流通道具有24bit精密模数转换器和18bit高速（1µs）数字转换器

• 测试管理软件包括用于实时控制的跟踪模式和用于参数提取的参数模式

• 技术参数

• ·         可設定的功率大小:

• ·         从200V 到3kV

• ·         从1A 到100A

• ·         宽度动态范围:

• ·         从uV 到3kV

• ·         从fA 到100A

• ·         电容-电压测量方式:

• ·         ±400V多频C-V

• ·         200V斜坡速率C-V

• ·         20V极低频（VLF）C-V

• ·         直流或脉冲I-V至50µs

• ·         高电压和高电流通道具有24bit精密模数转换器和18bit高速（1µs）数字转换器

• ·         测试管理软件包括用于实时控制的跟踪模式和用于参数提取的参数模式

选型表

附件/配件

2600-PCT-x

4200-PCT-x

Ordering Information

2600-PCT-1 Low Power

2600-PCT-2 High Current

2600-PCT-3 High Voltage

2600-PCT-4 High Voltage

and Current

4200-PCT-2 High Current + C-V

4200-PCT-3 High Voltage + C-V

4200-PCT-4 High Voltage and

Current + C-V

Accessories Supplied

ACS-BASIC Component

Test Software

8010 High Power Device Test

Fixture (includes 8010-CTB,

8010-DTB, and 8010-DTB-220)

KUSB-488B USB to GPIB Adapter

(2600 configurations only)

All cables and adapters

Sample parts

4200-CVU-PWR (4200

configurations only)

Note: Computer and monitor

not included with 2600-

PCT-x configurations
